Zelfs de Yamaha XT 1200Z Super Ténéré is niet helemaal perfect.

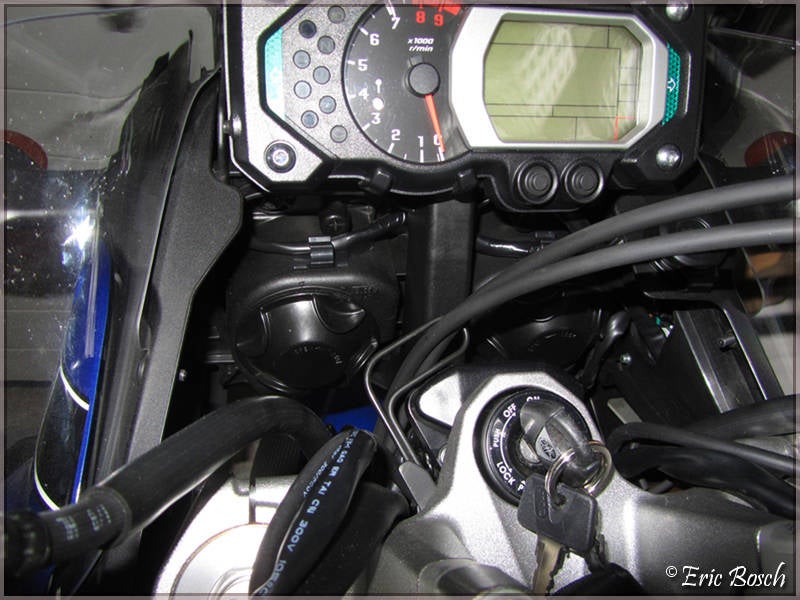

Wat mij stoorde is het gapende gat onder de cockpit.

Je kijkt daar zo lelijk tegen kabels en de afdekkappen van de koplampen aan.

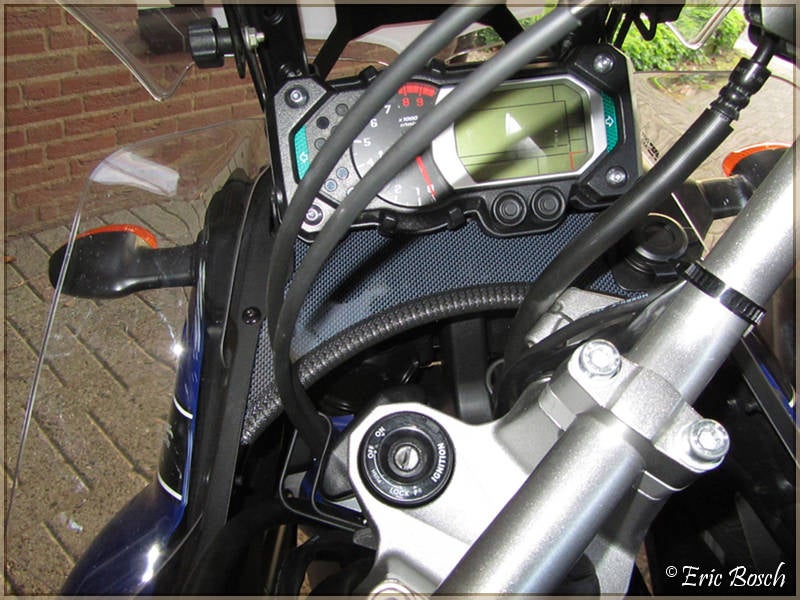

Na wat meten, tekenen en enkele kartonnen mallen heb ik een cockpit afdekplaat gemaakt.

De basis is een kunststof plaatje van 3 mm dik, die beplakt is met carbon folie. De onderrand is afgewerkt met een afdekprofiel dat ze bijv. ook gebruiken voor de afwerking van velsnaden van een LPG tank.

De afdekplaat is met 2 schroeven en rubbermoeren vastgezet.

Heb je windgeleiders, dan voor montage van 1 windgeleider de middelste schroef en rubbermoer verwijderen. Nadat de afdekplaat gemonteerd is, kun je die schroef en rubbermoer weer terugzetten.



Wil jij ook een afdekplaat voor jouw Super Ténéré maken?

Je kunt daarvoor bijgaand sjabloon downloaden en dat op 100% uitprinten op A4 formaat. De hoekjes vallen daarbij een klein stukje buiten het printbereik, maar die zijn eenvoudig handmatig te corrigeren.

Of de plaat ook past op de Super Ténéré DP04 (vanaf 2014, met de digitale tellers) is mij niet bekend. Mocht iemand dat geprobeerd hebben, hoor en zie ik graag het resultaat.

Succes!



PDF
Cockpit afdekplaat Yamaha XT1200Z DP01
PDF [317.7 KB]
Download (49 downloads)
